汎用高温垂直チューブ炉（最高温度1800℃まで） - HTRV

汎用高温垂直チューブ炉（最高温度1800℃まで） - HTRV

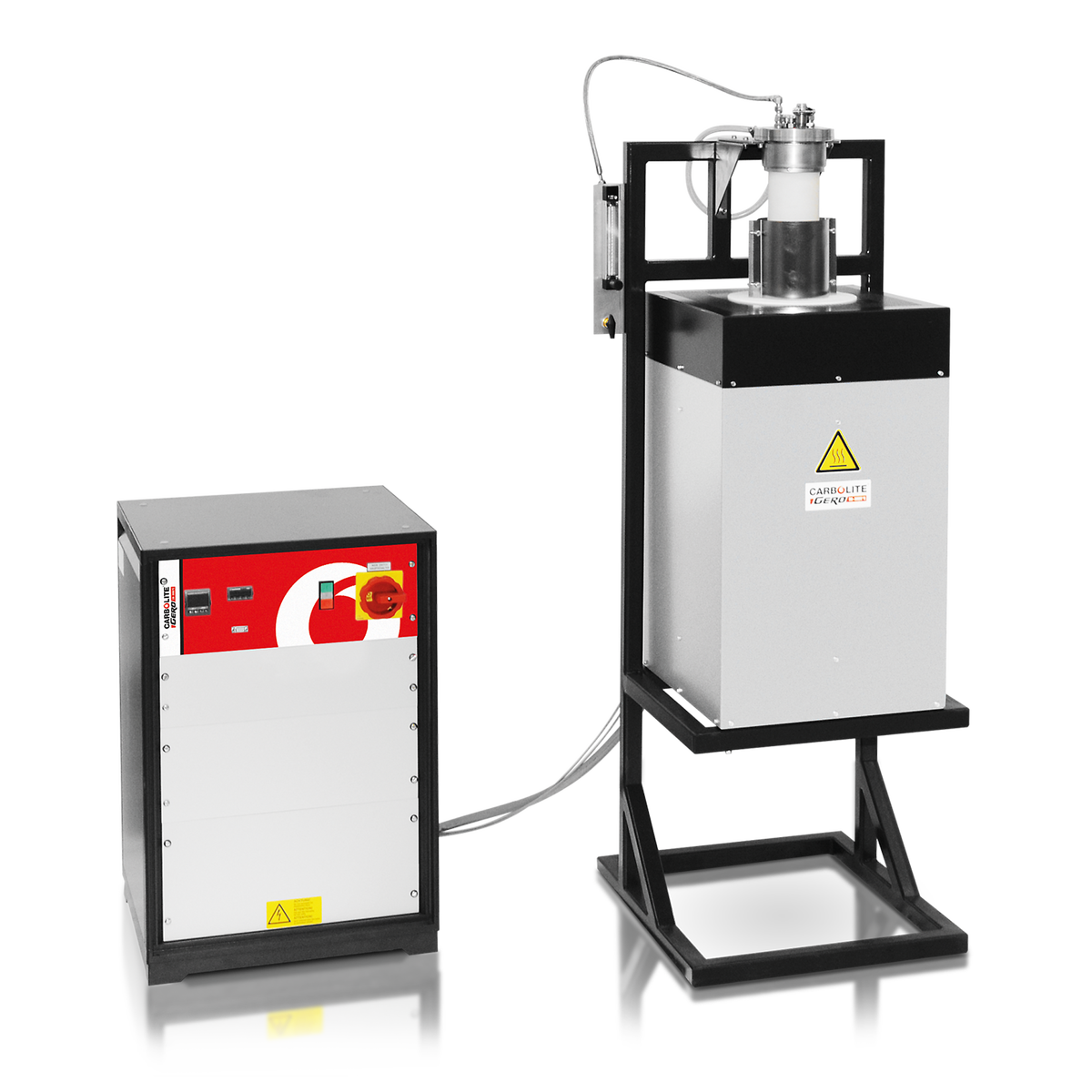

HTRV 18/100/500、オプションで不活性ガスパッケージとセラミックチューブを片側に閉じた場合

HTRV __/40/100

装着可能作業管最大外径（ｍｍ） 40
加熱長 100

[詳細] [概要]

最高温度（℃） 1600, 1700, 1800
寸法: 外形 H x W x D (mm) 365 x 455 x 455
電気炉本体部重量（Kg) 30
大気雰囲気下使用時の推奨作業管長 (mm) 355
ガス置換雰囲気下使用時の推奨作業管長 (mm) 890
制御部BOXの外形寸法　高さH　幅W　奥行D 500 x 550 x 700
制御BOX重量（Kg) 50
均熱長（±5℃） 50
最大電力 (W) 2000

HTRV __/40/250

装着可能作業管最大外径（ｍｍ） 40
加熱長 250

[詳細] [概要]

最高温度（℃） 1600, 1700, 1800
寸法: 外形 H x W x D (mm) 515 x 455 x 455
電気炉本体部重量（Kg) 40
大気雰囲気下使用時の推奨作業管長 (mm) 505
ガス置換雰囲気下使用時の推奨作業管長 (mm) 1040
制御部BOXの外形寸法　高さH　幅W　奥行D 500 x 550 x 700
制御BOX重量（Kg) 50
均熱長（±5℃） 125
最大電力 (W) 3000

HTRV __/40/500

装着可能作業管最大外径（ｍｍ） 40
加熱長 500

[詳細] [概要]

最高温度（℃） 1600, 1700, 1800
寸法: 外形 H x W x D (mm) 765 x 455 x 455
電気炉本体部重量（Kg) 65
大気雰囲気下使用時の推奨作業管長 (mm) 755
ガス置換雰囲気下使用時の推奨作業管長 (mm) 1290
制御部BOXの外形寸法　高さH　幅W　奥行D 850 x 550 x 700
制御BOX重量（Kg) 60
均熱長（±5℃） 250
最大電力 (W) 6000

HTRV __/70/100

装着可能作業管最大外径（ｍｍ） 70
加熱長 100

[詳細] [概要]

最高温度（℃） 1600, 1700, 1800
寸法: 外形 H x W x D (mm) 365 x 455 x 455
電気炉本体部重量（Kg) 30
大気雰囲気下使用時の推奨作業管長 (mm) 355
ガス置換雰囲気下使用時の推奨作業管長 (mm) 890
制御部BOXの外形寸法　高さH　幅W　奥行D 500 x 550 x 700
制御BOX重量（Kg) 50
均熱長（±5℃） 50
最大電力 (W) 3000

HTRV __/70/250

装着可能作業管最大外径（ｍｍ） 70
加熱長 250

[詳細] [概要]

最高温度（℃） 1600, 1700, 1800
寸法: 外形 H x W x D (mm) 515 x 455 x 455
電気炉本体部重量（Kg) 40
大気雰囲気下使用時の推奨作業管長 (mm) 505
ガス置換雰囲気下使用時の推奨作業管長 (mm) 1040
制御部BOXの外形寸法　高さH　幅W　奥行D 850 x 550 x 700
制御BOX重量（Kg) 60
均熱長（±5℃） 125
最大電力 (W) 4800

HTRV __/70/500

装着可能作業管最大外径（ｍｍ） 70
加熱長 500

[詳細] [概要]

最高温度（℃） 1600, 1700, 1800
寸法: 外形 H x W x D (mm) 765 x 455 x 455
電気炉本体部重量（Kg) 65
大気雰囲気下使用時の推奨作業管長 (mm) 755
ガス置換雰囲気下使用時の推奨作業管長 (mm) 1290
制御部BOXの外形寸法　高さH　幅W　奥行D 850 x 550 x 700
制御BOX重量（Kg) 90
均熱長（±5℃） 250
最大電力 (W) 8000 W

HTRV __/100/250

装着可能作業管最大外径（ｍｍ） 100
加熱長 250

[詳細] [概要]

最高温度（℃） 1600, 1700, 1800
寸法: 外形 H x W x D (mm) 515 x 455 x 455
電気炉本体部重量（Kg) 45
大気雰囲気下使用時の推奨作業管長 (mm) 505
ガス置換雰囲気下使用時の推奨作業管長 (mm) 1040
制御部BOXの外形寸法　高さH　幅W　奥行D 850 x 550 x 700
制御BOX重量（Kg) 60
均熱長（±5℃） 125
最大電力 (W) 6400

HTRV __/100/500

装着可能作業管最大外径（ｍｍ） 100
加熱長 500

[詳細] [概要]

最高温度（℃） 1600, 1700, 1800
寸法: 外形 H x W x D (mm) 765 x 455 x 455
電気炉本体部重量（Kg) 70
大気雰囲気下使用時の推奨作業管長 (mm) 755
ガス置換雰囲気下使用時の推奨作業管長 (mm) 1290
制御部BOXの外形寸法　高さH　幅W　奥行D 850 x 550 x 700
制御BOX重量（Kg) 90
均熱長（±5℃） 250
最大電力 (W) 10400

HTRV __/150/250

装着可能作業管最大外径（ｍｍ） 150
加熱長 250

[詳細] [概要]

最高温度（℃） 1600, 1700, 1800
寸法: 外形 H x W x D (mm) 515 x 580 x 580
電気炉本体部重量（Kg) 55
大気雰囲気下使用時の推奨作業管長 (mm) 505
ガス置換雰囲気下使用時の推奨作業管長 (mm) 1040
制御部BOXの外形寸法　高さH　幅W　奥行D 850 x 550 x 700
制御BOX重量（Kg) 90
均熱長（±5℃） -
最大電力 (W) 8000 W

HTRV __/150/500

装着可能作業管最大外径（ｍｍ） 150
加熱長 500

[詳細] [概要]

最高温度（℃） 1600, 1700, 1800
寸法: 外形 H x W x D (mm) 765 x 580 x 580
電気炉本体部重量（Kg) 80
大気雰囲気下使用時の推奨作業管長 (mm) 755
ガス置換雰囲気下使用時の推奨作業管長 (mm) 1290
制御部BOXの外形寸法　高さH　幅W　奥行D 850 x 550 x 700
制御BOX重量（Kg) 90
均熱長（±5℃） -
最大電力 (W) 12000

HTRV __/200/250

装着可能作業管最大外径（ｍｍ） 200
加熱長 250

[詳細] [概要]

最高温度（℃） 1600, 1700, 1800
寸法: 外形 H x W x D (mm) 515 x 580 x 580
電気炉本体部重量（Kg) 70
大気雰囲気下使用時の推奨作業管長 (mm) 505
ガス置換雰囲気下使用時の推奨作業管長 (mm) 1040
制御部BOXの外形寸法　高さH　幅W　奥行D 850 x 550 x 700
制御BOX重量（Kg) 90
均熱長（±5℃） -
最大電力 (W) 10000

HTRV __/200/500

装着可能作業管最大外径（ｍｍ） 200
加熱長 500

[詳細] [概要]

最高温度（℃） 1600, 1700, 1800
寸法: 外形 H x W x D (mm) 765 x 580 x 580
電気炉本体部重量（Kg) 95
大気雰囲気下使用時の推奨作業管長 (mm) 355
ガス置換雰囲気下使用時の推奨作業管長 (mm) 890
制御部BOXの外形寸法　高さH　幅W　奥行D 850 x 550 x 700
制御BOX重量（Kg) 90
均熱長（±5℃） -
最大電力 (W) 18500

注意
- セラミックス管を使用する場合は、昇温速度を5 °C/minに制限
- Further to the depth of the control module 150 mm for the power plugs and other plugs needs to be added
- The power supply is based on 200 – 240 V for 1 phase and 380 – 415 V for 3 phase power
- 水平チューブ炉での最低均熱域は断熱プラグを装備し、最高温度から100℃低い温度で計測
連続運転時の使用温度は、最高温度より100℃低い温度で使用ください。
- Power supply: a = 1 phase (16A)+N / b = 3 phase (16A)+N / c = 3 phase (32A)+N / d = 3 phase (63A)+N

本ページに記載の内容は予告なく変更・修正することがあります。

HTRV __/40/100 HTRV __/40/250 HTRV __/40/500
最高温度（℃） 1600, 1700, 1800 1600, 1700, 1800 1600, 1700, 1800
装着可能作業管最大外径（ｍｍ） 40 40 40
加熱長 100 250 500
寸法: 外形 H x W x D (mm) 365 x 455 x 455 515 x 455 x 455 765 x 455 x 455
電気炉本体部重量（Kg) 30 40 65
大気雰囲気下使用時の推奨作業管長 (mm) 355 505 755
ガス置換雰囲気下使用時の推奨作業管長 (mm) 890 1040 1290
制御部BOXの外形寸法　高さH　幅W　奥行D 500 x 550 x 700 500 x 550 x 700 850 x 550 x 700
制御BOX重量（Kg) 50 50 60
均熱長（±5℃） 50 125 250
最大電力 (W) 2000 3000 6000
HTRV __/70/100 HTRV __/70/250 HTRV __/70/500
最高温度（℃） 1600, 1700, 1800 1600, 1700, 1800 1600, 1700, 1800
装着可能作業管最大外径（ｍｍ） 70 70 70
加熱長 100 250 500
寸法: 外形 H x W x D (mm) 365 x 455 x 455 515 x 455 x 455 765 x 455 x 455
電気炉本体部重量（Kg) 30 40 65
大気雰囲気下使用時の推奨作業管長 (mm) 355 505 755
ガス置換雰囲気下使用時の推奨作業管長 (mm) 890 1040 1290
制御部BOXの外形寸法　高さH　幅W　奥行D 500 x 550 x 700 850 x 550 x 700 850 x 550 x 700
制御BOX重量（Kg) 50 60 90
均熱長（±5℃） 50 125 250
最大電力 (W) 3000 4800 8000 W
HTRV __/100/250 HTRV __/100/500 HTRV __/150/250
最高温度（℃） 1600, 1700, 1800 1600, 1700, 1800 1600, 1700, 1800
装着可能作業管最大外径（ｍｍ） 100 100 150
加熱長 250 500 250
寸法: 外形 H x W x D (mm) 515 x 455 x 455 765 x 455 x 455 515 x 580 x 580
電気炉本体部重量（Kg) 45 70 55
大気雰囲気下使用時の推奨作業管長 (mm) 505 755 505
ガス置換雰囲気下使用時の推奨作業管長 (mm) 1040 1290 1040
制御部BOXの外形寸法　高さH　幅W　奥行D 850 x 550 x 700 850 x 550 x 700 850 x 550 x 700
制御BOX重量（Kg) 60 90 90
均熱長（±5℃） 125 250 -
最大電力 (W) 6400 10400 8000 W
HTRV __/150/500 HTRV __/200/250 HTRV __/200/500
最高温度（℃） 1600, 1700, 1800 1600, 1700, 1800 1600, 1700, 1800
装着可能作業管最大外径（ｍｍ） 150 200 200
加熱長 500 250 500
寸法: 外形 H x W x D (mm) 765 x 580 x 580 515 x 580 x 580 765 x 580 x 580
電気炉本体部重量（Kg) 80 70 95
大気雰囲気下使用時の推奨作業管長 (mm) 755 505 355
ガス置換雰囲気下使用時の推奨作業管長 (mm) 1290 1040 890
制御部BOXの外形寸法　高さH　幅W　奥行D 850 x 550 x 700 850 x 550 x 700 850 x 550 x 700
制御BOX重量（Kg) 90 90 90
均熱長（±5℃） - - -
最大電力 (W) 12000 10000 18500

注意
- セラミックス管を使用する場合は、昇温速度を5 °C/minに制限
- Further to the depth of the control module 150 mm for the power plugs and other plugs needs to be added
- The power supply is based on 200 – 240 V for 1 phase and 380 – 415 V for 3 phase power
- 水平チューブ炉での最低均熱域は断熱プラグを装備し、最高温度から100℃低い温度で計測
連続運転時の使用温度は、最高温度より100℃低い温度で使用ください。
- Power supply: a = 1 phase (16A)+N / b = 3 phase (16A)+N / c = 3 phase (32A)+N / d = 3 phase (63A)+N

本ページに記載の内容は予告なく変更・修正することがあります。
