カーボライト・ゲロの新型TFチューブ炉シリーズは、高品質の発熱体と革新的な断熱設計が組み込まれており、筐体温度と消費電力の両方を抑えながら最高のパフォーマンスと高い汎用性を実現しています。
TFシリーズは柔軟性を考慮して設計されています。スライドインアクセサリ作業管とチューブアダプタの使用により、単一の炉でさまざまな直径のチューブに対応でき、プロセスの物理的または化学的要件に合わせて作業管自体を簡単に交換できます。
オプションの作業管パッケージにより、ユーザーはTFを真空または修飾雰囲気下の加熱処理に使用することが出来ます。
| 最高温度 1100, 1200, 1600°C | 作業管最大外径 Ø 32, 60, 100, 125 mm |
| 加熱長 150, 180, 300, 450, 600, 800, 1000, 1200 mm | 加熱ゾーン数 1ゾーン、及び3ゾーン |
| 使用方向 全てのモデルは水平及び垂直に使用することが出来ます。 | |
カーボライト・ゲロの新しいチューブ炉は電気炉設計の頂点です。最新の技術開発、堅牢な構造、高品質部品、洗練されたモダンな美しさを組み合わせた、80年以上に渡り蓄積された熱工学の集大成がここにあります。
カーボライト・ゲロの管状炉は、炉の加熱長を最大化し、できるだけ多くのワークチューブが設定温度まで加熱されるよう、様々な技術的特徴を誇っています。このため、ワークチューブの周囲に均等に配置された発熱体や低熱量断熱材など、さまざまな技術的特徴があります。

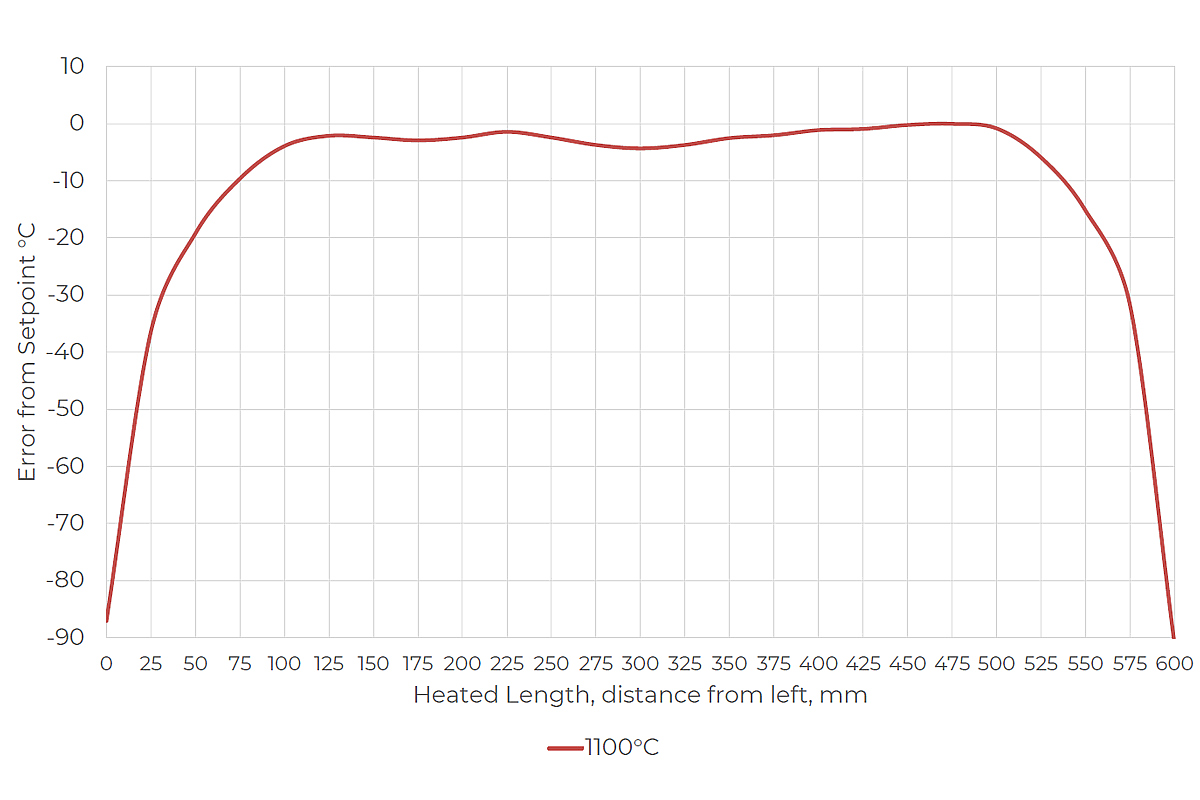

加熱長をできるだけ長くするため、3ゾーンタイプでは炉の両端部の出力を高め、作業量全体に最適な温度均一性を確保しています。
断熱プラグや放射シールドを含むワークチューブパッケージと炉を組み合わせることで、ワークチューブ端からの熱ロスを防ぐことができます。カーボライト下炉は、均一な熱分布という点では、他の追随を許しません。

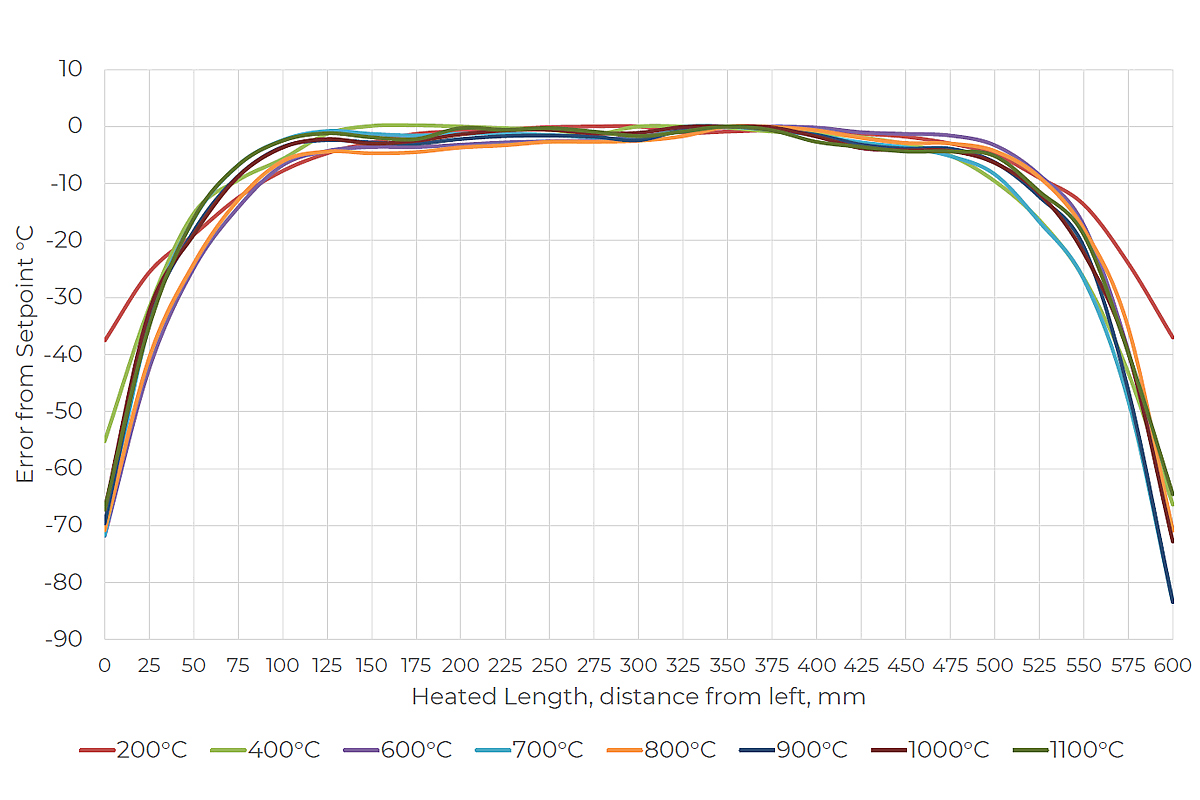

制御された実験室条件下で測定されたものです。測定結果は、ガス流量、真空度、試料のサイズや密度など、プロセス固有の変数によって異なる場合があります。
制御された実験室条件下で測定されたものです。測定結果は、ガス流量、真空度、試料のサイズや密度など、プロセス固有の変数によって異なる場合があります。
制御された実験室条件下で測定されたものです。測定結果は、ガス流量、真空度、試料のサイズや密度など、プロセス固有の変数によって異なる場合があります。
制御された実験室条件下で測定されたものです。測定結果は、ガス流量、真空度、試料のサイズや密度など、プロセス固有の変数によって異なる場合があります。
制御された実験室条件下で測定されたものです。測定結果は、ガス流量、真空度、試料のサイズや密度など、プロセス固有の変数によって異なる場合があります。
TFチューブ炉には標準仕様として、イーサネット通信と24セグメントのプログラマブルコントローラが装備されています。
カーボライト・ゲロ管状炉は、高速昇温を達成するために設計された高品質の発熱体を搭載しています。
熱処理プロセスの高速化により、ラボの時間を最適化します!
正確な温度測定はカーボライト・ゲロの試験室で行われ、すべてのモデルで利用可能です。
石英作業管と絶縁プラグを装着して測定
石英作業管と絶縁プラグを装着して測定
この管状炉のシリーズには、2つの標準的な設置方法のうち1つが用意されています。
加熱長600 mmまでの標準構成
オプション設置構成への変更が容易
加熱長800 mm以上の標準構成
炉体用垂直スタンド
炉体をお客様の設備へ設置する時に使用
4 mの延長により、炉本体とコントロールボックスの間は合計6 mになります（125 mm Øの炉にはプラグとソケットが含まれます）。
カーボライト・ゲロの新しい管状炉は、非常にエネルギー効率が高いです。その高品質の断熱材は、長寿命、低いケース温度、そして何よりも優れた低エネルギー消費のために設計されています。
カーボライト・ゲロの管状炉を使用することで、エネルギーコストだけでなく、二酸化炭素排出量も削減することができます。
カーボライト・ゲロ TF1 12/60/600モデル（赤）と他社製品（黄）の消費電力量。
雰囲気の変更や真空アプリケーションに対応するための幅広いオプションが装備できます。
カーボライト・ゲロ管状炉は、ユーザーの安全性を考慮した設計になっています。
堅牢な構造と高品質の断熱材により、ケースの外部温度は他のモデルよりはるかに低くなっています。
作業者が怪我をするリスクを軽減するだけでなく、炉から逃げる熱量が減ることで快適な作業環境を確保し、さらに使用時のエネルギーの無駄も少なくなります。 カーボライト・ゲロは、暑いときこそ、冷静さを失わないために役立ちます。
チューブの直径、長さ、材質の幅広い選択肢
熱損失を防ぎ、温度均一性を改善
| 加熱ゾーン数 | 最高温度（℃） | Furnace Ø | 加熱長 | 昇温時間 (分) | 大気雰囲気下使用時の推奨作業管長 (mm) | ガス置換雰囲気下使用時の推奨作業管長 (mm) | 寸法: 外形 H x W x D (mm) | 均熱長（±5℃） | 最大電力 (W) | 重量 (kg) | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| TF1 11/32/150 | 1 | 1100 | 32 | 150 | 27 | 300 | 500 | 455 x 335 x 470 | 58 | 575 | 16 |
| TF1 12/60/150 | 1 | 1200 | 60 | 150 | 40 | 430 | 600 | 575 x 485 x 480 | 93 | 750 | 31 |
| TF1 12/60/300 | 1 | 1200 | 60 | 300 | 35 | 580 | 750 | 575 x 495 x 480 | 177 | 1500 | 37 |
| TF1 12/60/450 | 1 | 1200 | 60 | 450 | 45 | 730 | 900 | 575 x 645 x 480 | 318 | 2000 | 49 |
| TF1 12/60/600 | 1 | 1200 | 60 | 600 | 45 | 880 | 1050 | 575 x 795 x 480 | 474 | 2500 | 56 |
| TF1 12/125/400 | 1 | 1200 | 125 | 400 | 88 | 750 | 1000 | 665 x 665 x 480 | 284 | 1860 | 71 |
| TF1 12/125/600 | 1 | 1200 | 125 | 600 | 90 | 950 | 1200 | 665 x 865 x 575 | 456 | 2510 | 89 |
| TF1 12/125/800 | 1 | 1200 | 125 | 800 | 85 | 1150 | 1400 | 445 x 1065 x 575* | 635 | 3160 | 102 |
| TF1 12/125/1000 | 1 | 1200 | 125 | 1000 | 80 | 1350 | 1600 | 445 x 1265 x 575* | 847 | 3810 | 120 |
| TF1 12/125/1200 | 1 | 1200 | 125 | 1200 | 82 | 1550 | 1800 | 445 x 1465 x 575* | 969 | 4460 | 134 |
| TF1 16/60/180 | 1 | 1600 | 60 | 180 | -- | 680 | 900 | 665 x 595 x 585 | 100 | 2500 | 43 |
| TF1 16/60/300 | 1 | 1600 | 60 | 300 | -- | 800 | 1020 | 665 x 715 x 585 | 175 | 4000 | 51 |
| TF1 16/100/450 | 1 | 1600 | 100 | 450 | -- | 1030 | 1250 | 790 x 940 x 705 | 320 | 6000 | 90 |
| TF1 16/100/600 | 1 | 1600 | 100 | 610 | -- | 1180 | 1400 | 790 x 1090 x 705 | 425 | 7000 | 100 |
| TF3 12/60/450 | 3 | 1200 | 60 | 450 | 55 | 730 | 900 | 575 x 645 x 480 | 340 | 2000 | 49 |
| TF3 12/60/600 | 3 | 1200 | 60 | 600 | 55 | 880 | 1050 | 575 x 795 x 480 | 501 | 2500 | 56 |
| TF3 12/125/600 | 3 | 1200 | 125 | 600 | 90 | 950 | 1200 | 665 x 865 x 575* | 507 | 2510 | 89 |
| TF3 12/125/800 | 3 | 1200 | 125 | 800 | 85 | 1150 | 1400 | 445 x 1065 x 575* | 715 | 3160 | 102 |
| TF3 12/125/1000 | 3 | 1200 | 125 | 1000 | 80 | 1350 | 1600 | 445 x 1265 x 575* | 855 | 3810 | 120 |
| TF3 12/125/1200 | 3 | 1200 | 125 | 1200 | 82 | 1550 | 1800 | 445 x 1465 x 575* | 1055 | 4460 | 134 |
| TF3 16/100/450 | 3 | 1600 | 100 | 450 | -- | 1030 | 1250 | 790 x 940 x 705 | 375 | 6800 | 90 |
| TF3 16/100/600 | 3 | 1600 | 100 | 610 | -- | 1180 | 1400 | 790 x 1090 x 705 | 460 | 8000 W | 100 |
本ページに記載の内容は予告なく変更・修正することがあります。
